ИНСТРУКЦИЯ ПО МОНТАЖУ МНОГОСЛОЙНЫХ ТРУБ СОЕДИНЕНИЕ ПРЕСС-ФИТИНГАМИ

ХАРАКТЕРИСТИКА

Фитингы FV M-PRESS и FV A-PRESS предназначены для создания водоснабжения и отопления из многослойных труб FV MULTIPERT-5 и FV MULTIPERT-AL.

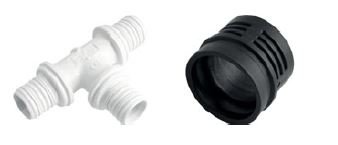

FV A-PRESS:

  • Ассортимент цельнопластиковых натяжных аксиально запрессованных
    фитингов из материала по хозяйственной реализации трубопроводов.
  • Диапазон от d16 до d32.
  • Универсальное применение для всех типов многослойных труб заданных
    размеров для распределения воды и отопления.
  • Идеальная герметичность после запрессовки даже без эластичных
    уплотнительных колец.
  • Они отличаются надежностью, герметичностью соединения, простой
    и быстрой сборкой и длительным сроком службы.





FV M-PRESS

  • Полный ассортимент лучших латунных пресс-фитингов для широкого
    спектра применений в самых требовательных приложениях, таких как
    распределение воды для отопления.
  • Широкий диапазон диаметров от d16 до d63 (в зависимости от типа
    фитинга).
  • Переходники с наружной или внутренней резьбой, евроконус, накидная
    гайка и адаптеры к медным системам, соединяемые опрессовкой
    или пайкой, гарантируют простоту подключения к любым другим
    распределительным системам.
  • Различные типы отводов, ответвлений, тройников однозначно также
    с редукцией и отводами для подключения к радиатору образует полную
    систему для простой реализации распределения тепла.
  • Несколько типов настенных колен и комплектов с резьбовыми
    соединениями для однопростого подключения смесителей к водопроводу.

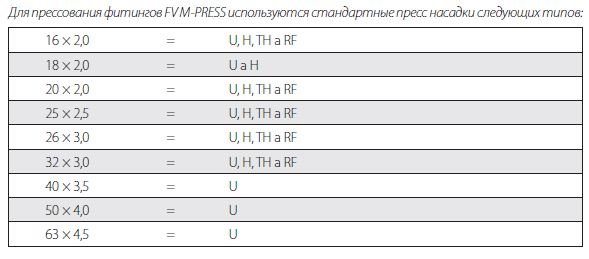

СОЕДИНЕНИЕ С ПОМОЩЬЮ ПРЕСС-ФИТИНГОВ FV M-PRESS


Фитинги FV M-PRESS принципиально основаны на совершенном уплотнении запрессованных соединений с помощью специальных канавок внутри фитинга, резиновых о-колец и скользящей посадке манжеты. Рисунок 1: Манжета из нержавеющей стали (1) закреплена в гильзе (2), которая при запрессовке приспособится форме пресс насадки и ее соединениес фитингом становится устойчивое к попаданию влаги (от штукатурки или конденсата). Два уплотнительных о-кольца (3) обеспечивают совершенную герметичность внутреннего пространства фитинга при подаче воды под давлением. Внутреннее пространство фитинга защищено от проникновения влаги, что успешно препятствует коррозии алюминиевого слоя в сечении многослойных труб. Совершенная запрессовка соединения (4) обеспечена системой Autolock,препятствующей отдалению челюстей пресс насадок перед окончанием прессовки.Фитинги ряда FV M-PRESS удовлетворяют самые строгие требования к герметичности и безвредности согласно условиям сертификационных авторитетов SKZ и DVGW.

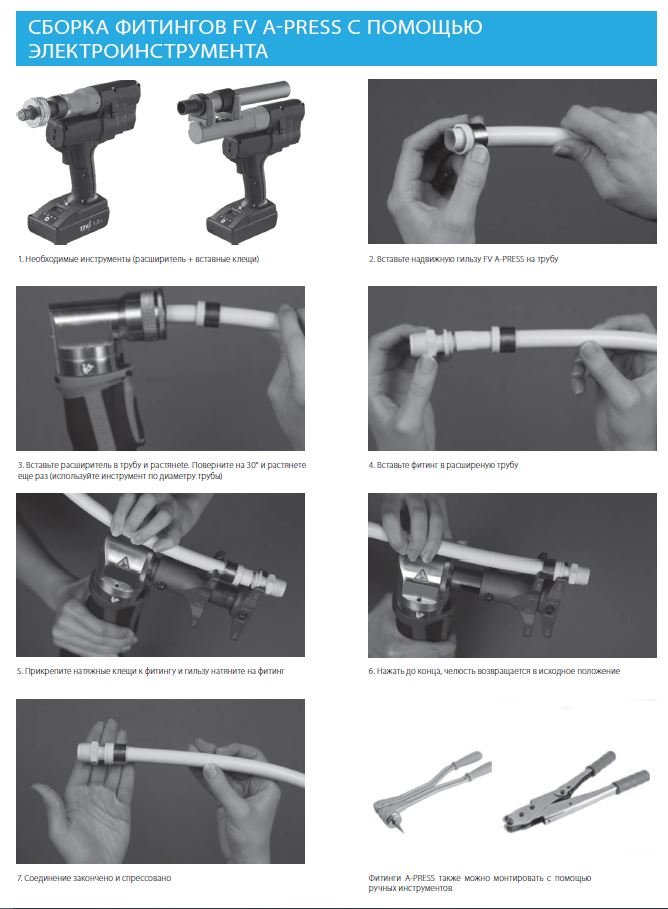

СОЕДИНЕНИЕ С ПОМОЩЬЮ ПРЕСС-ФИТИНГОВ FV A-PRESS

Пресс-фитинги FV A-PRESS работают по аналогичному принципу с более простой конструкцией соединения. Система A-PRESS использует основные свойства пластмасс – память формы и осевое давление (давление в направлении оси трубы). Проверенный способ соединения труб, быстрый и надежный. Давление в стыке со временем увеличивается, а стык становится прочнее.

Специальное надвижная гильза A-PRESS имеет внутреннюю выемку, определяющую посадку на фитинге. На гильзе стрелка, указывающая направление осевого прессования. На конце трубы перед нажатием кольцо должно скользить против направления стрелки. Экспандер расширяет конец трубы. Конец трубы нужно только расширить настолько, чтобы фитинг можно было вставить в трубу. Для создания идеально герметичного соединения в внутреннюю выемку надвижной гильзы необходимо вставить в направлении стрелки между первым и вторым выступами на фланце на конце фитинга.

Прочность соединения достигается без дополнительных уплотняющих элементов, а только за счет использования свойства пластмассы – памяти формы. После прижатия надвижной гильзы к расширенному концу трубы, в правильном месте фитинга, из-за очень высокого давления материал трубы потечет, плотно заполнив все выступы на фитинге, таким образом, полностью герметизируя соединение.

Рисунок 1:
