ИНСТРУКЦИЯ ПО МОНТАЖУ МНОГОСЛОЙНЫХ ТРУБ СОЕДИНЕНИЕ ПРЕСС-ФИТИНГАМИ

ХАРАКТЕРИСТИКА

Фитинги FV M-PRESS и FV P-PRESS предназначены для соединения систем водоснабжения и отопления, выполненых из многослойных труб
FV MULTIPERT-5 и FV MULTIPERT-AL FV MULTIPEX-5.

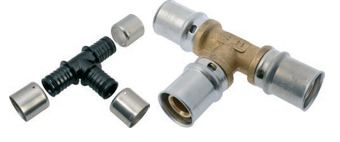

FV M-PRESS

  • Комплексный ряд высококачественных латунных пресс-фитингов для широкого применения даже в самых требовательных системах как, например, проводки горячей воды.
  • Широкий спектр диаметров от d16 до d63 (согласно типу фитинга).
  • Переходники с внутренней и наружной резьбой, с евроконусом, с накидной гайкой и переходники для медных труб для сварки или прессования обеспечивают простое присоединение других трубопроводных систем.
  • Разделители для пола или потолка, уникальный двухконтурный распределитель с крестовиной, колена и тройники для соединения радиаторов для простой реализации трубопроводов отопления.

FV P-PRESS

  • Ряд самых важных пластиковых пресс-фитингов из полимера PPSU для экономичной реализации трубопроводов.
  • Диаметры от d16 до d32, ряд дополнен латунными фитингами для размера d40.
  • Уникальная система 4-5-6-ходовых разделителей позволяет значительно снизить количество обычно используемых тройников и муфт.

СОЕДИНЕНИЕ С ПОМОЩЬЮ ПРЕСС-ФИТИНГОВ FV M-PRESS И FV P-PRESS

Фитинги FV M-PRESS принципиально основаны на совершенном уплотнении запрессованных соединений с помощью специальных канавок внутри фитинга, резиновых о-колец и скользящей посадке манжеты.

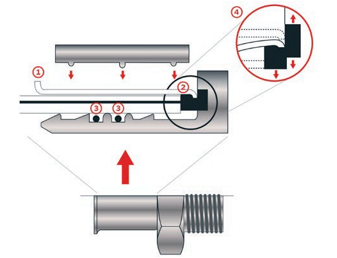

Рисунок 1: Манжета из нержавеющей стали (1) закреплена в гильзе (2), которая при запрессовке приспособится форме пресс насадки и ее соединение с фитингом становится устойчивое к попаданию влаги (от штукатурки или конденсата). Два уплотнительных о-кольца (3) обеспечивают совершенную герметичность внутреннего пространства фитинга при подаче воды под давлением. Внутреннее пространство фитинга защищено от проникновения влаги, что успешно препятствует коррозии Al слоя в сечении многослойных труб. Совершенная запрессовка соединения (4) обеспечена системой Autolock, препятствующей отдалению челюстей пресс насадок перед окончанием прессовки.

Фитинги ряда FV M-PRESS удовлетворяют самые строгие  требования к герметичности и безвредности согласно условиям сертификационных авторитетов SKZ и DVGW.

Рисунок 1:
Пресс-фитинги FV P-PRESS работают на аналогичном принципе с более простой конструкцией. Используют особую (патентованную) систему кана- вок в сочетании с одним уплотнительным о-кольцом.

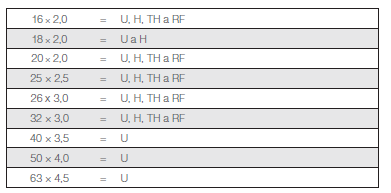

Для прессования фитингов FV M-Press используются стандартные пресс насадки следующих типoв:

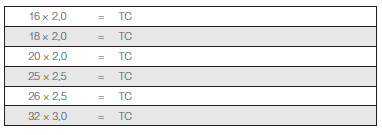

Для прессования фитингов FV P-Press необходимо использовать TC вставки для адаптации универсальных пресс-головок:
TC вставки находятся в предложении ассортимента FV AQUA - Инструмент. Пресс-вставки подходят к обычным гидравлическим инструментам марок REMS, VIRAX, ROTTENBERGER и KLAUKE со стягивающим усилием от 32 до 40 кН.

СПОСОБ ОБЖИМНОГО СОЕДИНЕНИЯ ДЛЯ FV M-PRESS И FV P-PRESS ФИТИНГОВ ОДИНАКОВЫЙ:

1. С помощью качественных ножниц или резака отрезать требуемый размер трубы, резать строго ПЕРПЕНДИКУЛЯРНО к оси трубы.
2. Трубу скалибровать с помощью калибратора труб – тем самым пре- пятствуется ее повреждению при установке на фитинг.
3. Отделите манжету от фитинга и наденьте на трубу до упора.
4. Вставьте трубу с манжетой на фитинг до упора. Проверьте правильное положение — через контрольное отверстие на манжете должна быть видна труба.
5. Вставьте фитинг между пресс насадки так, чтобы манжета находилась по центру. Никогда не прессуйте с насадками, перекрывающими края манжеты!
6. Тщательно запрессуйте соединение.

Упрощенный способ, при котором манжету оставляют в фитинге, не реко- мендуется, прежде всего, по причине отсутствия контроля за возможным деформированием или смещением о-кольца
